就伟帅牌碳素管(碳素螺纹管,单壁螺旋管,碳素波纹管,黑色盘管)的简介

[复制链接]
发表于 2017-2-21 06:15:11 | 显示全部楼层 |阅读模式

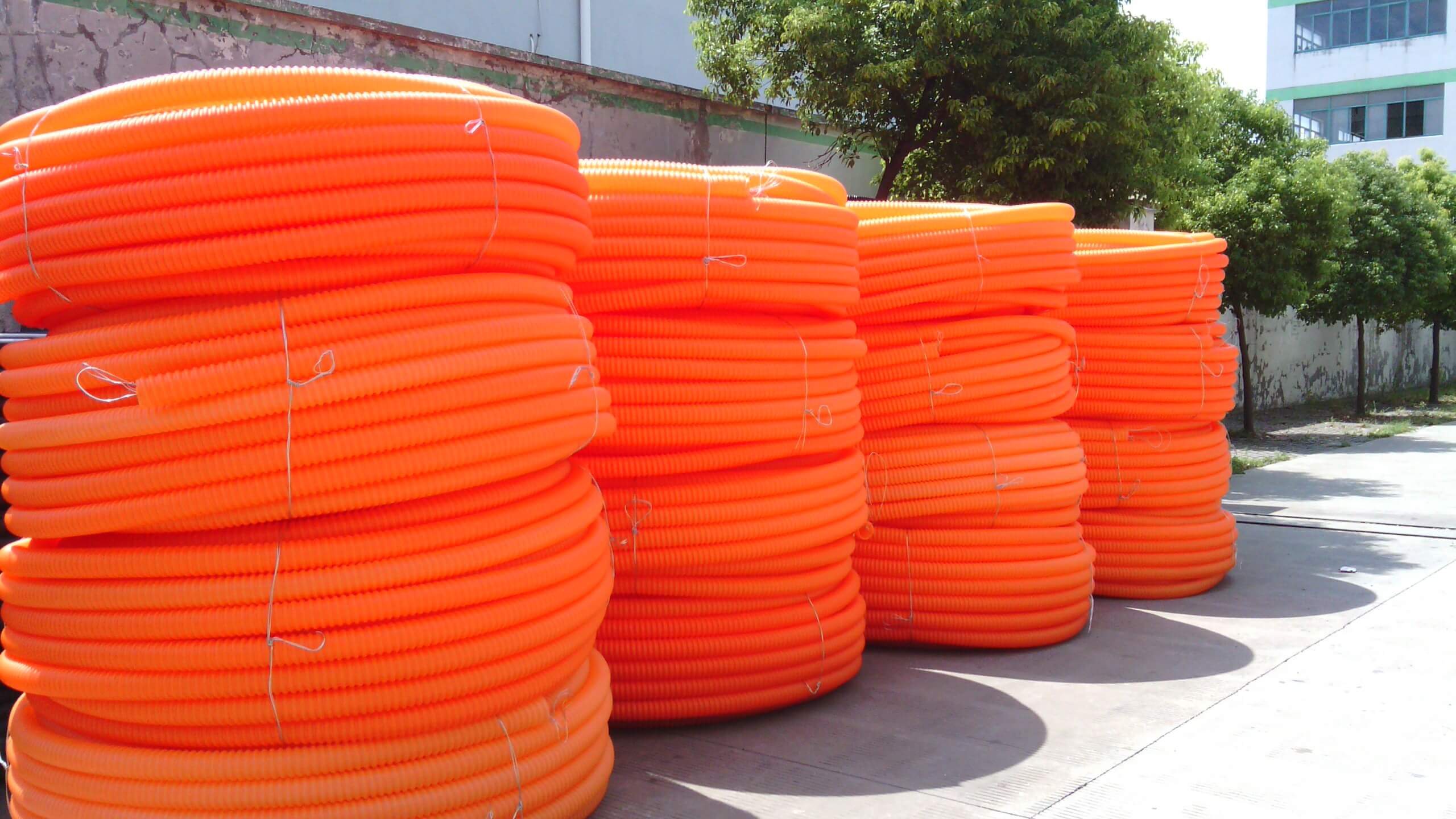

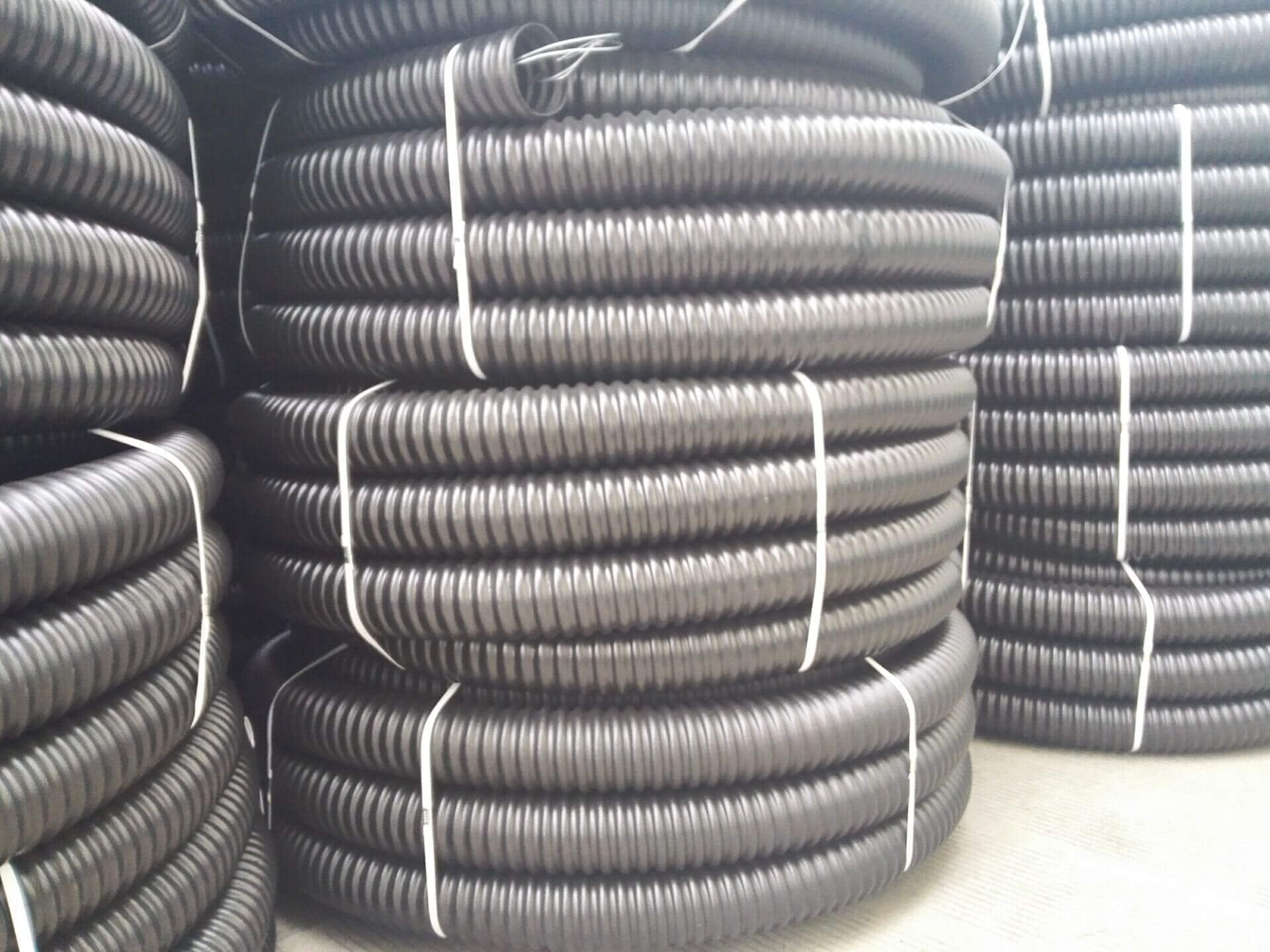

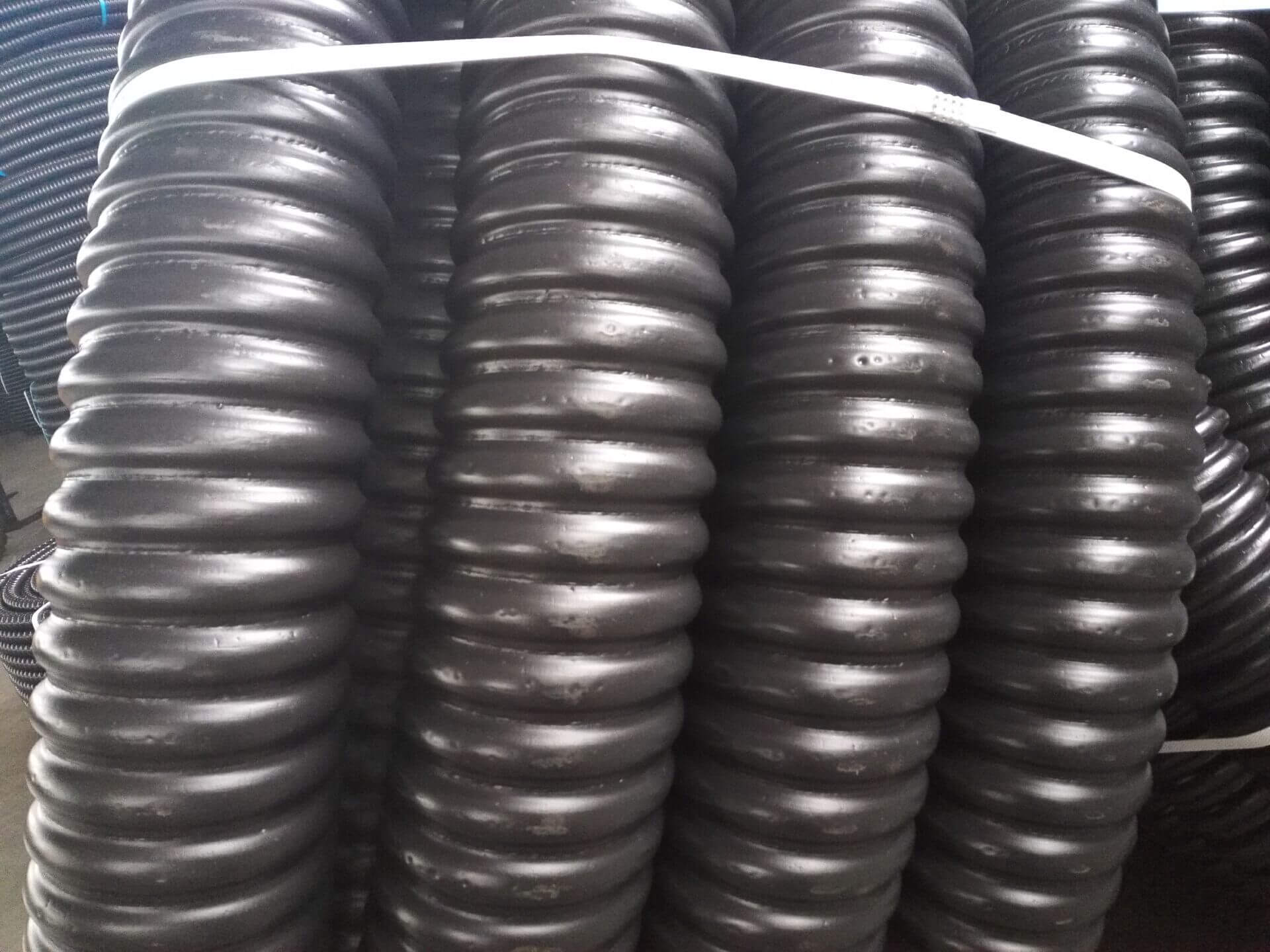

    碳素管是由HDPE高密度聚乙烯树脂为主料与改性碳素等多种辅料,经特殊挤出成型与独特的旋转成型工艺技术生产的新型单壁螺旋电力线缆保护管道,材质的化学性能优异,具有绝缘好耐电压,韧性好耐腐蚀,可抵御酸碱长期腐蚀,管材使用寿命长等特点。
    伟帅牌HDPE碳素管以其特有的渐进式螺纹状物理造型结构,使其抗压力,抗冲击力性能大大超过GB/T13381.9技术标准,柔韧性和自复性良好。质轻切强度大、耐腐蚀、长度随意、弯度自如、管内敷设牵引钢丝,可使施工快捷,维护方便。其不破碎性能尤佳,非阳光曝晒下不接触氧气,地埋情况下使用寿命长达50年以上。
    1.柔韧性好   产品造型呈特殊螺纹状,可弯曲自如地绕过障碍物,方便施工。
    2.单根长度长   单根长度由用户随意确定,以减少连接口,可使施工快捷,维护方便。
    3.质轻 较水泥管短,定长铸铁管,钢管,定长PVC管质轻,便于搬运并减轻劳动强度。
    4.高强度   产品特殊的螺纹状物理造型,使其抗压强度大,在地下不会因重压而变形。
    5.耐腐鉵   产品耐酸,盐,碱性能极佳,使用寿命长。
    6.安全   产品具有较强的抗冲击性,可扰性和高强度,即使地震或地面下沉等异变也很安全。
    7.穿线方便   产品内外表面光滑,摩擦系数小,管内设有引线钢丝,穿线非常方便。
    8.高信赖性   产品经过国家有关部门严格检验,鉴定,均达到技术标准,是值得信赖的换代产品。
    9.施工费低廉   综合以上优点,其施工快,工期短,接口少, 具有较高的经济效益。
三、标准化规格:
1
:标准化规格
型号
内径
外径
壁厚
单位长度(m
Φ20
20±2.0
25±2.0
0.95±0.25
200
Φ25
25±2.0
29±2.0
0.95±0.2
200
Φ32
32±3.0
38±2.0
0.95±0.25
200
Φ40
40±3.0
48±2.0
1.05±0.35
200
Φ50
50±3.0
60±2.0
1.25±0.35
200
Φ65
65±4.0
75±2.0
1.35±0.45
100
Φ80
80±4.0
89±3.0
1.35±0.45
100
Φ100
100±5.0
108±3.0
1.7±0.8
100
Φ125
125±5.0
139±4.0
1.75±0.75
50
Φ150
150±7.0
168±4.0
2.1±0.9
50
Φ175
175±10.0
200±4.0
2.15±0.85
50
Φ200
Φ250
Φ300
200±10.0
250±10.0
300±10.0
225±5.0
285±5.0
330±5.0
2.15±0.85
2.32±0.85
2.5±0.85

50
30
25










特别说明:相关规格型号及生产技术参数包括产品壁厚及质量的提高亦可根据客户需要定制
四、施工方法:
1、碳素管(碳素螺纹管,单壁螺旋管,碳素波纹管,黑色盘管)管径的选择
根据电缆外径、容许电压、电流及工程其他条件选择。
2、挖工程沟
根据有关部门规定及用户要求挖沟,其宽度、深度须根据敷设电缆根数而定。管与沟之间的距离是50mm,管与管之间的距离为30mm。
3、铺设
将碳素管放入沟中后,弯度大的地方为防止其缠绕或挤压,需用水泥灌封。在两根护套管的连接口处,须用砖砌并用水泥将护套管管头固定。
4、连接
两根碳素管须对接时,先将接头旋至被接管的一端,然后倒旋至另一被接管的一端,再用PVC密封胶带缠绕即可,或者使用伟帅牌专用碳素管接头连接。
5、回填
按要求将碳素管铺设好后,用挖沟时的原土回填即可,并将回填土夯实。
五、主要技术指标:
2 外形结构:螺纹型可弯曲(或柔性)绝缘导管。
2 耐冲击力:在冲击试验装置上高度100~300mm,冲击力0.5~6.8kg。
2 耐压力:5~40N。
2 耐弯曲:经弯曲试验,不出现破裂和裂缝。
2 耐电压:2~10KV.AC.50HZ,15mm无击穿和飞弧现象。
2 防蚁:按GB2951.35中的“试验群体法”进行试验后,符合耐蛀蚀等级“2”的要求。
2 压力实验:5s内负荷50N(中应力类型),持续1min,直径变化率小于25%。
2 冲击实验:20℃处理,于300mm高处用0.50KG锤子冲击,无损坏。
2 绝缘电阻:MΩ≥5。
2 管材冷弯性能:管材在长度不低于1.5m,90度至180度范围内可弯,目测未发现明显结构缺陷。
2 环刚度:≥2或4或6或8.
